反应釜的装配流程

来源：IM官方版网站登录入口-IM(中国)　浏览次数：6831次　更新日期：2013-06-19

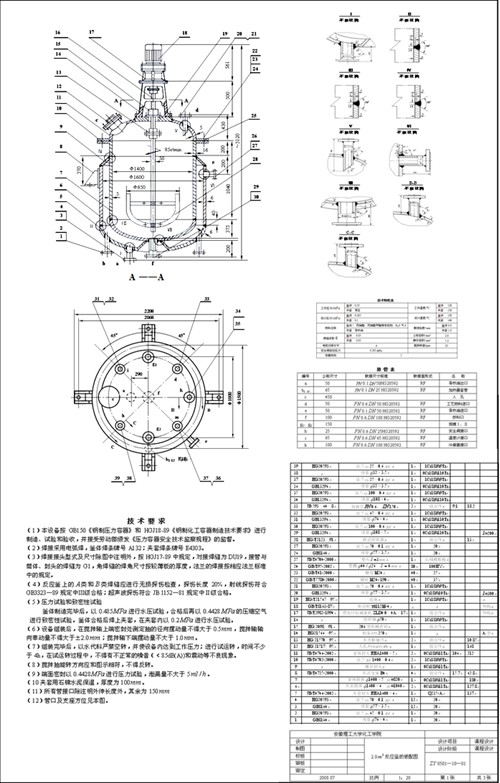

反应釜的装配图

技术特性表
工作压力/
釜体  0.35
工作温度/℃
釜体   120
夹套 常压
夹套   130
设计压力/
釜体  0.385
设计温度/℃
釜体   130
夹套  0.1
夹套   140
物料名称
釜体： 丙烯酸、丙烯酸甲酯等有机物、N2（气）
腐蚀裕度/ mm
釜体0.0
夹套 导热油
夹套1.0
焊缝系数
釜体   0.85
公称容积/ mm3
2.0
夹套   0.85
操作容积/ mm3
1.2
电机功率/KW
4
搅拌转速/rpm
85
安全阀启动压力
0.385


容器类别
Ⅰ

接 管 表
编号
公称尺寸
联接尺寸标准
联接面形式
名   称
a
50
0.150HG20592
RF
导热油出口
b1…12
65
0.1 25 HG20592
RF
加热器套管
c
450


人 孔
d
50
0.650 HG20592
RF
工艺物料进口
e
50
0.150 HG20592
RF
导热油进口
f
100
0.6100 HG20592
RF
放料口
g1、g2
150


视镜Ⅰ、Ⅱ
h
25
0.6 25HG20592
RF
安全阀接口
i
65
0.665 HG20592
RF
温度计接口
k
100
0.6 100 HG20592
RF
冷凝器接口



39
HG20593
法兰 25—0.6
1
1Cr18Ni9Ti



38

接管 32×3.5
1
0Cr18Ni110Ti



37
HG20593
法兰 25—0.6
1
1Cr18Ni9Ti



36
GB13296
接管 32×3.5
1
0Cr18Ni110Ti



35
HG20593
法兰 100—0.6
1
1Cr18Ni9Ti



34
GB13296
接管 108×4
1
0Cr18Ni110Ti



33
JB 593—64—8
视镜Ⅱ 0.6， 150
2
组合件
9.1
18.2

32
HG20593
法兰 65—0.6
1
1Cr18Ni9Ti



31
GB13296
接管 76×4
1
0Cr18Ni110Ti



30
HG20593
法兰 100—0.6
1
1Cr18Ni9Ti



29
GB13296
接管 108×5
1
0Cr18Ni110Ti


=200
28
HG/T2123—91
框式搅拌器
1
组合件

13

27
HG20593
法兰 50—0.1
1
20



26
GB8164
接管 57×3.5
1
20



25
JB/T4704-2000
垫片
1
石棉橡胶板



24
GB/T95-2002
垫圈 44 / 26
80
100HV



23
GB/T41-2000
螺母M24
40
25



22
GB/T5780-2000
螺栓M24×190
40
35



21
HG20593
法兰 50—0.6
1
1Cr18Ni9Ti



20
GB13296
接管 57×3.5
1
0Cr18Ni10Ti


=300
19
HG/T21565—95
底座
1
1Cr18Ni9Ti



18
GB/T8163-87
电动机YB112M-4




外购
17
JB/T2982-1994
摆线针轮减速机ZLD4.0—4A—17
1
组合件


外购
16

搅拌轴 50
1
1Cr18Ni9Ti



15
HG 2098—91
206型机械密封
1
组合件



14
HG21566—95
机架 250
1



A型
13
HG 21570—95
夹壳联轴节
2
组合件

10.85

12
HG 21517—95
人孔
1
组合件

168

11
JB/T4746-2002
釜体封头EHA1400×5
2
0Cr18Ni11Ti
106
212

10
JB/T4702-2000
法兰 1400—0.6
2
1Cr18Ni9Ti



9

锥形封头
1
0Cr18Ni11Ti



8
JB/T4725-2000
耳式支座B4
4
组合件
15.7
62.8

7

釜体筒体 1400×5 =820
1
0Cr18Ni11Ti

180

6

夹套筒体 1600×6  =1040
2
0Cr18Ni11Ti

127.8

5
JB/T4746-2002
夹套封头EHA1600×6
1
Q235-A

137

4
HG20593
法兰 50—0.1
12
20



3
GB8164
接管 57×3.5
12
20



2
HG20593
法兰 65—0.1
1
20



1
GB8164
接管 76×4
1
20



件号
图号或标准号
名       称
数量
材料
单重
总重
备注
总量
安徽理工大学化工学院

设计


2.0反应釜的装配图
设计项目
课程设计
制图


设计阶段
课程设计
校核


0501—10—01

审核


审定


2008.07
比例
1：20
第1张
共3张

技 术 要 求

（1）本设备按GB150《钢制压力容器》和HGJ18-89《钢制化工容器制造技术要求》进行制造、试验和验收，并接受劳动部颁发《压力容器安全技术监察规程》的监督。
（2）焊接采用电弧焊，釜体焊条牌号A132；夹套焊条牌号E4303。
（3）焊接接头型式及尺寸除图中注明外，按HGJ17-89中规定，对接焊缝为DU19，接管与筒体、封头的焊缝为G1，角焊缝的焊角尺寸按较薄板的厚度，法兰的焊接按相应法兰标准中的规定。
（4）反应釜上的 类和 类焊缝应进行无损探伤检查，探伤长度20%，射线探伤符合GB3323—89规定中Ⅲ级合格；超声波探伤符合JB 1152—81规定中Ⅱ级合格。
（5）压力试验和致密性试验
釜体制造完毕后，以0.485 进行水压试验，合格后再以0.4428 的压缩空气进行致密性试验。釜体合格后焊上夹套，在夹套内以0.2 进行水压试验。
（6）设备组装后，在搅拌轴上端密封处测定轴的径向摆动量不得大于0.5 ，搅拌轴轴向串动量不得大于±2.0 ；搅拌轴下端摆动量不大于1.0 。
（7）组装完毕后，以水代料严禁空转，并使设备内达到工作压力；进行试运转，时间不少于4h，在试运转过程中，不得有不正常的噪音（＜85dB(A)）和震动等不良现象。
（8）搅拌抽旋转方向应和图示相符，不得反转。
（9）端面密封以0.4428 进行压力试验，泄漏量不大于5 。
（10）夹套用石棉水泥保温，厚度为100 。
（11）所有管接口除注明外伸长度外，其余为150
（12）管口及支座方位图见管口方位图。





标签：反应釜装配图
